协议解码视图
协议解码视图把一个连接的收发数据列成一张帧表：每个请求、响应或残缺的片段占一行，校验已经算好，请求与响应自动配对，每个字段逐项解释。Modbus RTU、Modbus ASCII 和 Modbus TCP 直接就能解；私有的二进制协议，用帧模板描述一遍之后也能解（Free 版对解码帧数和可用模板有限制，见文末）。
每个连接有自己的面板，位于它的接收区下方。打开方式：
- 视图 → 协议解码面板 显示或隐藏当前连接的面板；
- 或者在接收区右键，勾选协议解码。
然后在面板左上角选一个解码器。接收区本身不受任何影响，解码器是在旁边读同一份字节。收发两个方向都解码：连接发出的（TX）和收到的（RX）各走各的数据流，你发的请求和设备的回复不会互相搅乱对方的帧。TCP Server 或 UDP 连接下，每个客户端分开解码，表里会多出对端一列。
面板默认隐藏，隐藏时不做任何解码：面板关着时到达的字节，之后也不会补解，所以要先打开面板，再抓想看的数据。文件传输的字节永远不解码。每个连接选的解码器、面板是否显示，都随工程保存。

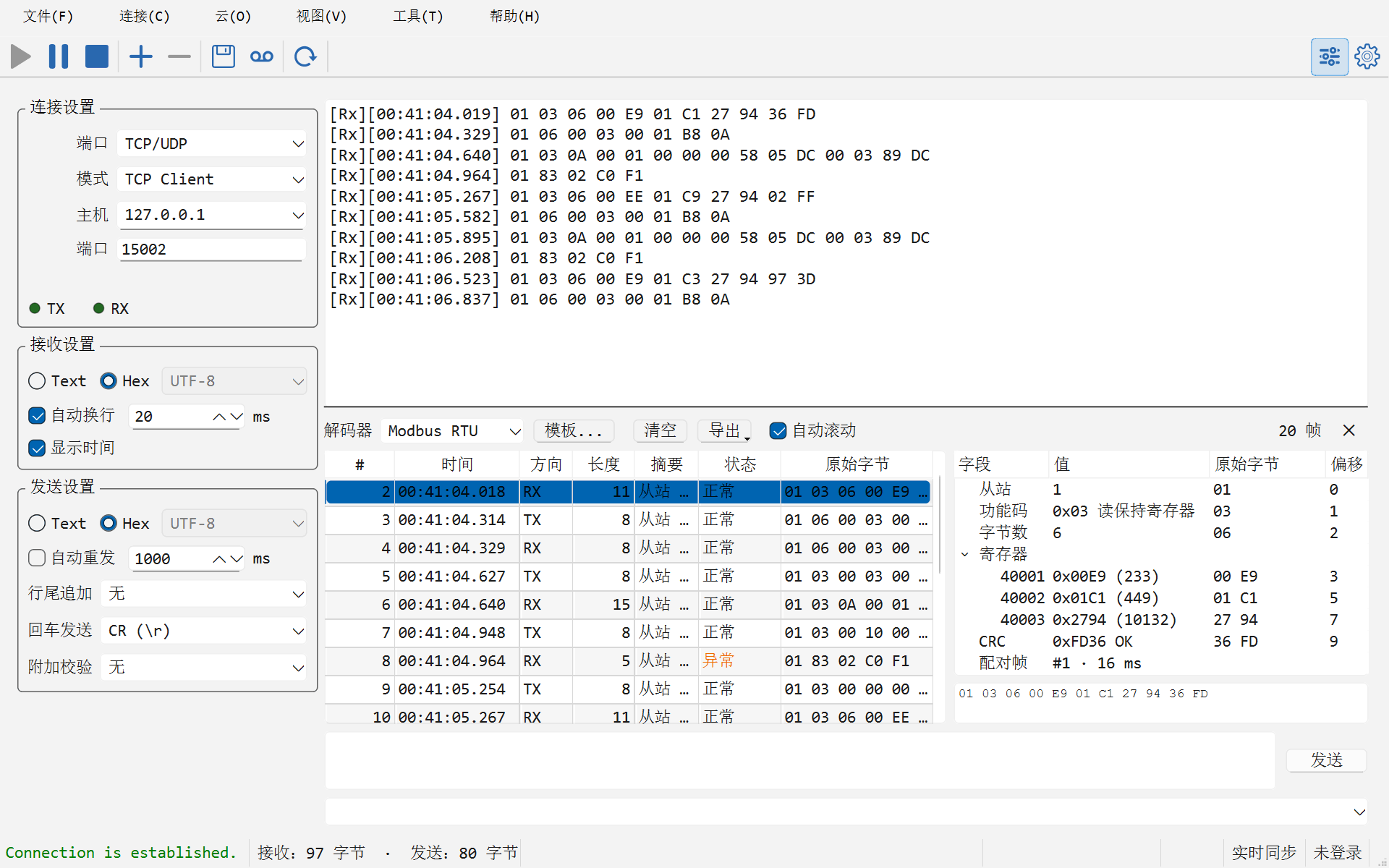

面板怎么看
面板顶部一行依次是解码器下拉框、模板...（打开帧模板编辑器）、清空（清空帧表）、导出和自动滚动；右侧显示表中的帧数，✕ 用来隐藏面板。
帧表每帧一行：
| 列 | 内容 |
|---|---|
| # | 帧的序号；清空帧表或更换解码器后继续往下编号 |
| 时间 | 这一帧第一个字节所在的那次读取到达的时间，精确到毫秒 |
| 方向 | TX 或 RX |
| 对端 | 客户端地址，只在 TCP Server 和 UDP 连接下出现 |
| 长度 | 帧的字节数 |
| 摘要 | 一行概括：Modbus 是从站、功能码和地址范围；模板是前几个字段 |
| 状态 | 见下表 |
| 原始字节 | 开头几个字节；完整内容在悬停提示和十六进制条里 |
| 状态 | 含义 |
|---|---|
| 正常 | 完整，校验正确 |
| 异常（橙色） | Modbus 异常响应，校验正确 |
| 校验错误（红色） | 形状像一帧，但 CRC、LRC 或校验和不对 |
| 格式错误（红色） | 校验正确或没有校验，但形状不对：长度对不上、帧尾不对 |
| 不完整（红色） | 一帧收到一半时线路静默了，或连接关闭了 |
| 无法识别（灰色） | 不属于任何帧的字节；每行最多 256 字节 |
选中一行，右侧（连接较窄时在帧表下方）显示它的字段，分字段、值、原始字节和帧内偏移四列，有错误的字段显示为红色。再选中某个字段，下方显示整帧的十六进制条里就会高亮这个字段对应的字节。
响应与请求配对后，选中其中一条，另一条在表里会被标上底色；字段里多出一行配对帧，给出对方的序号和以毫秒计的往返时间；双击这一行直接跳过去。在行上右键可以：
- 转到配对帧；
- 在接收区查找这些字节：跳到这一帧的字节在接收区最后出现的位置。需要接收区是 Hex 显示；被时间戳行拆开的帧找不到；
- 复制十六进制：这一帧的字节；
- 复制选中行（Ctrl+C）。
帧表保留最近的 5000 帧，右侧计数会注明丢弃了多少较早的帧。更换解码器、或编辑正在使用的模板，都会清空帧表，保证表里每一行都是当前解码器拆出来的；只改模板名称不会清空。连接 → 清除全部显示 会连同接收区一起清空帧表。
Modbus RTU、ASCII 与 TCP
按线上跑的是什么来选解码器，而不是按连接类型：
| 解码器 | 适用于 |
|---|---|
| Modbus RTU | 以 CRC-16 结尾的二进制帧，走 RS-485 / RS-232；以及经串口服务器转发的 RTU over TCP |
| Modbus ASCII | 以十六进制文本书写、以 : 开头、CR LF 结尾、用 LRC 校验的帧 |
| Modbus TCP | 带 MBAP 头（事务号、协议号、长度、单元号）、没有 CRC 的帧，通常在 502 端口 |
串口服务器工作在「RTU over TCP」模式时，TCP 连接上跑的是 RTU 帧，应选 Modbus RTU。帧表里满是「无法识别」，通常说明解码器选错了。
功能码 01～06、07、08、0B、0C、0F、10、11、16、17、2B 都有名称，并逐字段解释：起始地址与数量、字节数（会和请求核对）、线圈的开／关，每个寄存器同时给出十六进制和十进制，最高位为 1 时再给出有符号值，如 0xFFFF (65535 / -1)。异常响应显示异常码和名称，例如 从站 1 · 异常 02 非法数据地址（读保持寄存器）。
一帧是请求还是响应，由它的形状决定；两种都说得通时（例如写单个寄存器的回显），有一条匹配且还在等回复的请求，它就算响应。方向不参与判断，所以无论 SPU 是主站、模拟从站，还是只在 RS-485 总线上旁听、两边的数据都从 RX 进来，都能正确解码。
响应与之配对的，是还在等回复的请求里最早的那条：从站号和功能码相同（Modbus TCP 还要求事务号相同）、来自同一个客户端、且发出不超过 2 秒——半双工总线本来就是按顺序应答的。串口线上的从站 0 是广播，没有人应答，所以不参与配对。
寄存器参考号与 PDU 地址
帧里的地址从 0 开始：第一个保持寄存器是 00 00。设备手册则多半沿用传统编号：从 1 开始，再在前面加一位表示是哪张表：
| 参考号 | 表 | 功能码 |
|---|---|---|
| 0xxxx | 线圈 | 01、05、0F |
| 1xxxx | 离散输入 | 02 |
| 3xxxx | 输入寄存器 | 04 |
| 4xxxx | 保持寄存器 | 03、06、10、16、17 |
所以「40001」就是保持寄存器地址 0，「40108」是地址 107，线上写作 00 6B。超过 9999 时用六位写法：地址 9999 是 410000。
解码器两种都给出，免去「差一」的心算：起始地址显示为 0x006B = 107 (40108)，请求的摘要是 40108-40110 (3)，配对后的响应里每个寄存器单独一行、以参考号命名：40108、40109、40110。如果响应里的寄存器显示成 [0]、[1]……说明没有看到它的请求：请求发出时面板还没打开，或者回复晚于 2 秒。
设备不理请求、或回复「非法数据地址」时，先把起始地址按两种写法和手册对一遍：手册里的「1 号寄存器」可能是 40001（地址 0），也可能就是地址 1。手工拼帧时核对 CRC，见 CRC 与 Modbus 校验。
RTU 为什么不怕拆包合包
按规范，Modbus RTU 帧以 3.5 个字符时间的静默作为结束。这段静默到不了你的电脑：USB 转串口按自己的定时把字节成块交上来，串口服务器按自己的节奏打包成 TCP 报文，操作系统再随意合并或拆开读取。一帧可能分两次读到，轮询快的时候，请求和响应常常落在同一次读取里。
所以 SPU 不靠时序给 RTU 分帧，而是靠 CRC：在数据流开头，按功能码允许的几种长度逐一尝试，CRC 对得上的就是一帧；都对不上时，向后找下一个可能是帧头的位置（从站 0～247、已知功能码、长度放得下）且 CRC 对得上的地方，从那里接着解，跳过的字节成为一行「无法识别」。静默只用来处理拆不出来的部分：一帧收到一半后静默 100 毫秒，就显示为「不完整」。
结果是：不管字节经过 USB 转串口、RS-485 转换器还是 RTU over TCP，拆出来的帧都一样。Modbus ASCII 靠 : 和 CR LF 分帧，Modbus TCP 靠报文头里的长度分帧，同样不依赖时序。
用帧模板解私有协议
帧模板描述一种私有二进制协议：怎样在数据流里找到一帧、怎样校验、每个字段是什么意思。用 工具 → 帧模板... 或面板上的模板...按钮打开编辑器。左侧是模板列表，下面的按钮可以添加、复制、删除、上移、下移；每个模板的名称不能重复。点确定保存后，所有模板都会出现在面板的解码器下拉框里。
拆帧，即从数据流里切出帧的方式：
| 方式 | 一帧是 |
|---|---|
| 帧头 + 长度 | 先是帧头（十六进制），后面某处有一个长度字段：长度字段位于字节 N，宽度 1、2 或 4 字节，按某种字节序；计算的范围可选整帧、其后的字节或其后到校验之前的字节；修正取 −64～64，用于多计或少计一个字节的协议 |
| 帧头 + 固定长度 | 帧头之后总是同样的帧长 |
| 分隔符 | 直到分隔符（十六进制）为止的全部字节，如 0D 0A |
| 空闲间隔 | 直到静默若干毫秒为止的全部字节 |
尽量用两种帧头方式：和上面的 RTU 一样，它们不依赖时序；而且一帧校验失败时不会马上放弃——如果它里面后面还有一个帧头、从那里开始是一帧校验正确的帧，就从那里接着解。空闲间隔只和你与设备之间的转换器一样可靠。帧尾（十六进制）可选，设了就会检查。最大帧长把一帧限制在 4～4096 字节，帧超时是半帧等多久之后显示为「不完整」。
校验：无、SUM8、XOR8、SUM16，或 CRC 计算器里的任意算法（包括 CRC-16/MODBUS），也可以选自定义 CRC，填宽度、多项式、初值、结果异或值和输入／输出反转。校验范围从你指定的字节开始，到校验之前为止；校验位于帧末尾、帧尾之前。SUM16 和 CRC 还要选存放顺序。
字段，每行一个：
| 列 | 内容 |
|---|---|
| 名称 | 显示在字段列表和摘要里 |
| 偏移 | 第一个字节的位置，从帧开头算起 |
| 类型 | U8、I8、U16、I16、U32、I32、U64、I64、F32、F64、Hex、ASCII 或 Bits |
| 长度 | Hex 与 ASCII 是字节数（留空表示一直到校验之前）；Bits 是容器大小，1、2 或 4 字节 |
| 位 | Bits 字段占用的位，5..7 表示第 5 到第 7 位，第 0 位为最低位 |
| 字节序 | 大端（AB CD）、小端（DC BA）、字交换（CD AB） 或 字节交换（BA DC）；后两种是 Modbus 设备存放 32 位数值常用的顺序 |
| 倍率、偏置、小数位、单位 | 显示值 = 原始值 × 倍率 + 偏置，按指定小数位显示并加上单位 |
| 取值标签 | 给取值起名字，如 0=关;1=开 |
| 条件 | 只在某字节为某值时显示这个字段：3=01 表示第 3 字节为 0x01；留空表示总是显示 |
底部的测试框用与连接上完全相同的解码器，解码你粘贴进去的十六进制字节，逐帧列出结果，选中一帧即显示它的字段。正式使用模板之前，先从接收区复制一段数据粘到这里试一试。
模板属于工程：随 .spu 保存，打开工程就恢复；没有打开工程时保存在本机。模板改名后，使用它的连接会跟着改；模板删除后，这些连接的解码器回到「关闭」。
示例：一个传感器协议
假设某传感器的手册这样描述它的帧：
| 字节 | 内容 |
|---|---|
| 0–1 | 帧头 AA 55 |
| 2 | 长度：其后到校验之前的字节数 |
| 3 | 命令：1 = 读数，2 = 校准 |
| 4–5 | 温度，有符号，大端，单位 0.1 °C |
| 6–9 | 数值，大端 32 位浮点 |
| 10 | 第 2 到第 9 字节的 SUM8 |

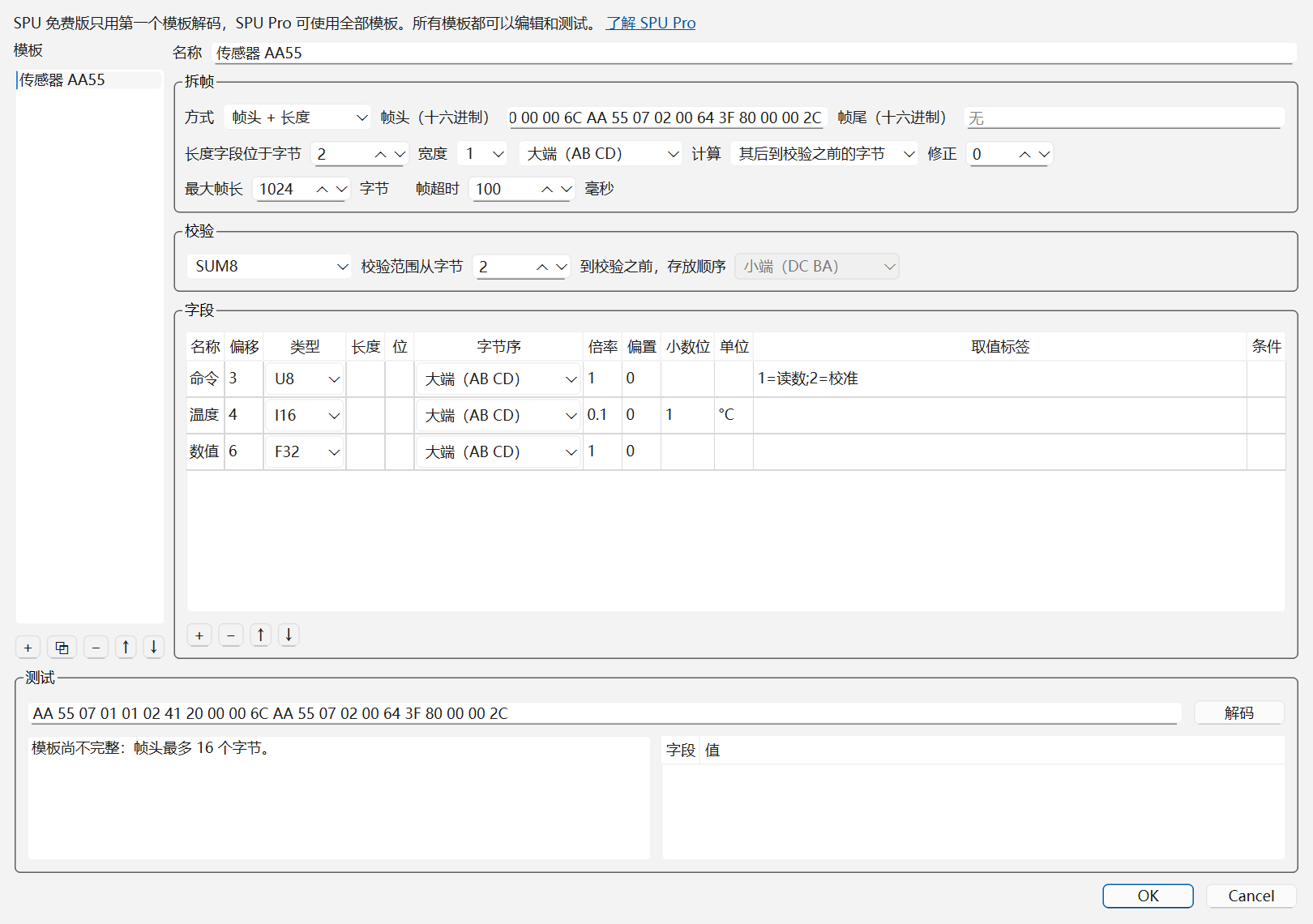

收到的一帧是 AA 55 07 01 01 02 41 20 00 00 6C。在 工具 → 帧模板... 里添加一个模板，依次填写：
- 名称
传感器 AA55；方式选帧头 + 长度；帧头（十六进制）AA 55；帧尾留空。 - 长度字段位于字节
2，宽度1，计算选其后到校验之前的字节，修正0。 - 校验选 SUM8，校验范围从字节
2开始。 - 字段：
命令，偏移 3，U8，取值标签1=读数;2=校准；温度，偏移 4，I16，大端（AB CD），倍率0.1，小数位1，单位°C；数值，偏移 6，F32，大端（AB CD）。 - 把
AA 55 07 01 01 02 41 20 00 00 6C AA 55 07 02 00 64 3F 80 00 00 2C粘到测试框，点解码。
解出两帧，都是「正常」：
命令=读数 (1), 温度=25.8 °C, 数值=10命令=校准 (2), 温度=10.0 °C, 数值=1
长度字节 07 数的是从 01 到 00 这 7 个字节。校验和是 07 + 01 + 01 + 02 + 41 + 20 + 00 + 00 = 0x16C，取低字节 6C，所以「校验」字段显示 0x6C OK。如果显示的是「（应为 …）」，最常见的原因是求和的起点不对：从字节 0 开始求和会把帧头也算进去，结果是 6B。点确定，在连接的解码器里选 传感器 AA55，传感器的帧一到就会被解出来。
导出与复制
- 复制选中行（在帧表里按 Ctrl+C，或从「导出」菜单、右键菜单选）把选中的行以制表符分隔、带表头放进剪贴板，可直接粘贴到电子表格。
- 导出 → 导出帧 (CSV)... 每帧一行：序号、时间、方向、对端、协议、状态、长度、原始字节、摘要、配对帧、以毫秒计的延迟，全部字段合在一格里。
- 导出 → 导出字段 (CSV)... 每个字段一行，带值、偏移、长度和原始字节，正适合做透视表；响应里的寄存器以所属分组命名，如
寄存器 / 40001。
选中了不止一行时只导出选中的行，否则导出整张帧表。文件为 UTF-8 带 BOM，Excel 双击即可打开。列名、方向（TX / RX）和状态（OK、EXCEPTION、CHECKSUM_ERROR、MALFORMED、INCOMPLETE、UNRECOGNIZED）固定为英文，方便对接方的脚本读取；摘要和字段名跟随软件界面语言。默认文件名是端口名加 -frames- 和日期时间。
Free 与 SPU Pro
协议解码视图在 Free 里用于看清它能做什么：
- 每次启动 SPU 可解码 120 秒，只计解出帧的秒数：某一秒里实时连接至少解出一帧，这一秒就计 1 秒，无论这一秒里有多少连接、多少帧；没有解出帧的秒数不计。窗口里所有连接、所有解码器合计；「无法识别」的行不计，解码器选错了协议也不会被噪声耗掉额度。清空帧表不会退还额度；面板隐藏时不解码，也不计数。面板的状态行显示剩余秒数。第 120 秒用完后解码暂停，直到重启 SPU；接收区照常工作。回放窗口里的解码不计入（见会话回放）。
- 只有列表中的第一个模板参与解码，其余模板在解码器下拉框和编辑器里标为「（SPU Pro）」，可以用 ↑ 按钮把需要的那个移到最前。所有模板仍然可以编辑，也可以在测试框里试解。
- 复制选中行免费；CSV 导出需要 SPU Pro。
SPU Pro 没有这些限制。
