指示灯、DTR、RTS 与 Break

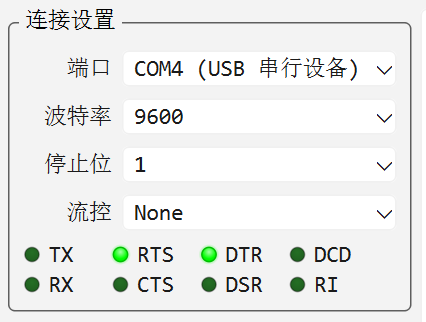

连接设置组中有一排指示灯：TX/RX 收发活动灯对所有连接类型都会随数据闪烁；RTS、CTS、DTR、DSR、DCD、RI 六个控制线灯仅串口连接显示。其中输入线（CTS、DSR、DCD、RI）在端口打开时显示实时电平，部分 USB 转串口适配器不上报输入线状态。整排指示灯可通过设置对话框"显示"页的"显示 TX/RX 与控制线指示灯"开关隐藏。
方向以运行本软件的电脑（或 USB 转串口适配器）为参照：
| 灯 | 方向 | 英文全称与含义 |
|---|---|---|
| CTS | 输入 | Clear To Send（允许发送）：对端允许本机发送数据。启用 RTS/CTS 硬件流控时，CTS 未置位可能使发送暂停。 |
| DSR | 输入 | Data Set Ready（数据设备就绪）：对端设备或调制解调器已经就绪。 |
| DCD | 输入 | Data Carrier Detect（载波检测）：调制解调器检测到有效载波；非调制解调器设备也可能用它表示链路或连接有效。 |
| RI | 输入 | Ring Indicator（振铃指示）：调制解调器检测到来电振铃；普通串口设备通常不使用。 |
| DTR | 输出 | Data Terminal Ready（数据终端就绪）：本机表示已经就绪；部分开发板会将它复用为复位或进入 Bootloader 的控制信号。 |
| RTS | 输出 | Request To Send（请求发送）：本机请求发送数据；启用 RTS/CTS 硬件流控后由串口驱动自动管理。 |
其中三个灯本身也是控制入口：
- DTR / RTS：点击灯即切换期望输出电平。这两个灯始终显示期望电平，因此端口未打开时也能预先配置。流控为
None或XON/XOFF时 RTS 可点击。 - TX：点击发送一次串口 Break（自动拉长到最小脉宽，保证设备能识别），按住则持续 Break；Break 期间灯变为琥珀色并显示 BRK。Break 需要端口已打开，它不是换行字符，也不会追加
CR或LF。
DTR 和 RTS 是串口控制输出，与 Text 或 Hex 模式中看到的数据字节相互独立；它们不适用于 TCP 或 UDP 连接。
串口尚未打开时也可以先选择 DTR 和 RTS。软件会在每次打开端口时应用这两个选择，包括自动重连和发送触发的自动重开；正常关闭前会先释放实际控制输出。期望电平也可以在设置对话框 Port 页的"控制线"一行里配置：默认勾选，并且会跨会话记住，因此"打开端口时不能拉高 DTR"的目标板只需配置一次。
选择 RTS/CTS 硬件流控后，RTS 由串口驱动自动管理：RTS 灯显示为琥珀色"接管"状态，点击无效。除非适配器和驱动明确要求，否则不要用手动 RTS 控制 RS485 收发方向；多数 USB 转 RS485 适配器会自动切换方向。
勾选表示“逻辑置位”，RS232 收发器或 USB 适配器可能会反相连接器上的实际电压。很多 MCU 开发板还会利用 DTR 复位或进入 Bootloader；如果打开端口时不能复位目标设备，请先取消 DTR。需要进入 Bootloader 或恢复模式时，应以设备厂商给出的 DTR/RTS 顺序和 Break 持续时间为准。
